Elektrolizernia w Zespole Elektrowni Dolna Odra

Wydajność: 20 Nm3/h
Branża: Elektrownia
Lokalizacja: Czarnowo, Polska
Klient: PGE Zespół Elektrowni Dolna Odra S.A.

Modernizacja elektrolizerni w elektrowni Dolna Odra wraz z dostawą elektrolizera HySTATTM-A-1000-20-25.

Generatory prądotwórcze znajdujące się w elektrowni wytwarzają duże ilości ciepła rzędu 1-2% wytwarzanej mocy. To ciepło musi być stale odprowadzane, aby zapobiec przegrzaniu izolacji uzwojeń oraz elementów konstrukcji stojana i wirnika prowadzącemu do skrócenia żywotności lub nawet awarii maszyny.

Wodór w obiekcie elektrowni wykorzystywany jest jako czynnik chłodzący w obiegu chłodzenia uzwojeń elektrycznych turbogeneratorów większych mocy (powyżej 100 MW). Ze względu na swoje własności fizyko-chemiczne (dużą pojemność cieplną i niską lepkość) jest ponad 10-cio krotnie efektywniejszy jako chłodziwo niż jakikolwiek inny gaz lub mieszanina gazów i dlatego pomimo licznych zagrożeń jest w tym zastosowaniu praktycznie bezkonkurencyjny.

Modernizacja obiektu wodorowni w Zespole Elektrowni „Dolna Odra", to trzecia w Polsce modernizacja (po Elektrowni "Bełchatów" oraz EC „Żerań" Warszawa) wykonana w oparciu o innowacyjny generator wodoru HyStat firmy Hydrogenics, zaś dla INTECH Engineering zarazem pierwsza wykonana całościowo w systemie „pod klucz".

Przedmiotem zadania była modernizacja istniejącej elektrolizerni:
- atmosferyczny (ponad 40-letni) z uszczelnieniem wodnym elektrolizer,
- zespół sprężarek wodoru (25 bar)
- układ magazynowania i dystrybucji wodoru składający się ze zbiorników bezciśnieniowych i ciśnieniowych
- stacji redukcyjnej wodoru

Modernizacja polegała na:

  • zaprojektowaniu,
  • wykonaniu,
  • dostarczeniu,
  • zamontowaniu,
  • uruchomieniu,
  • przekazaniu do eksploatacji,
  • optymalizacji instalacji do produkcji wodoru.

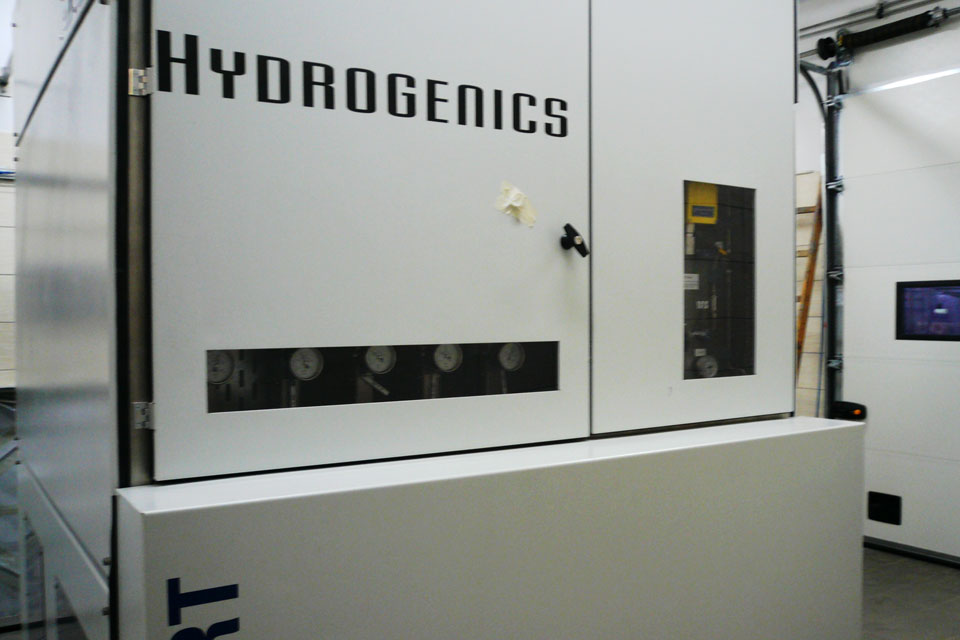

Zakres modernizacji układu technologii wytwarzania wodoru polegał na wykorzystaniu generatora HyStat 20-25 produkującego wodór pod ciśnieniem 25 bar.
Na miejscu starych sprężarek wodoru zainstalowano zatem urządzenie, które wysyła bezpośrednio do zbiorników kulistych wodór o żądanym ciśnieniu.

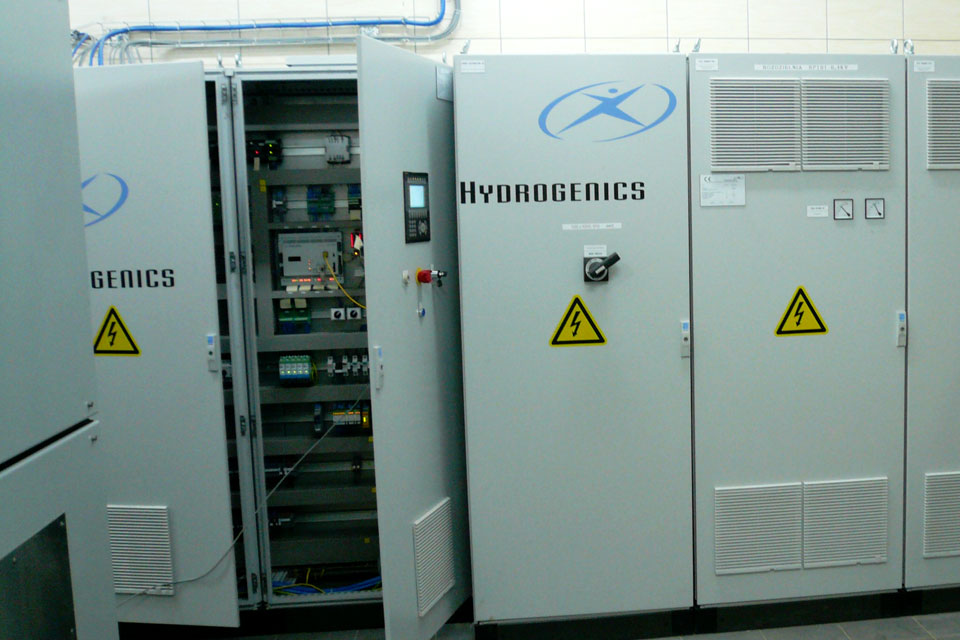

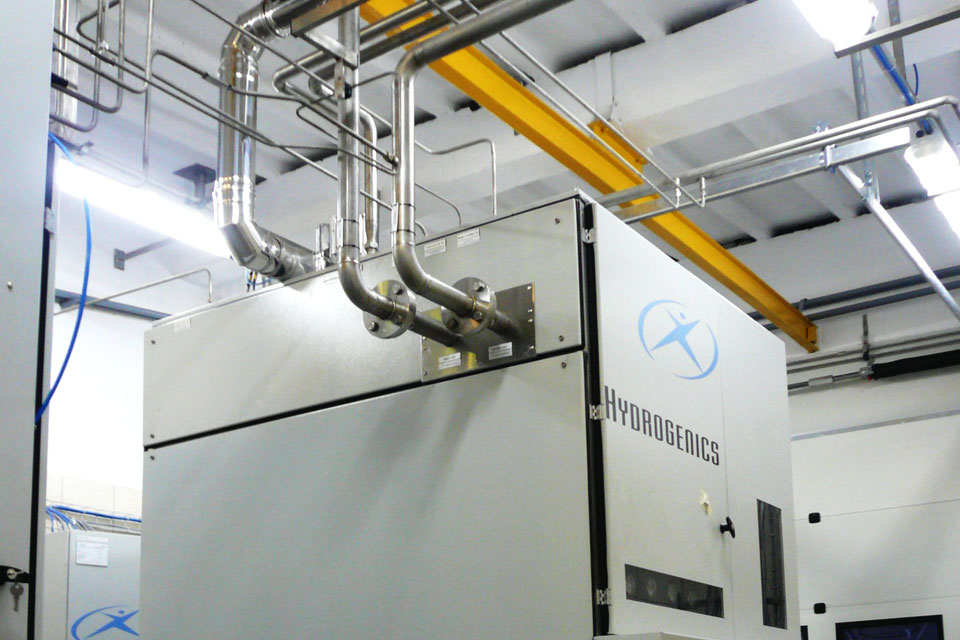

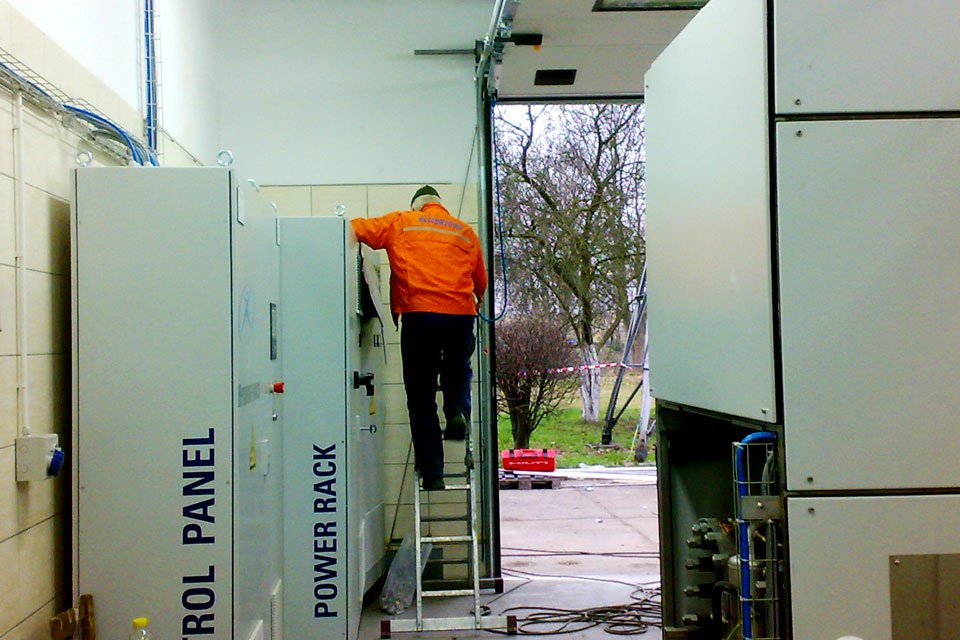

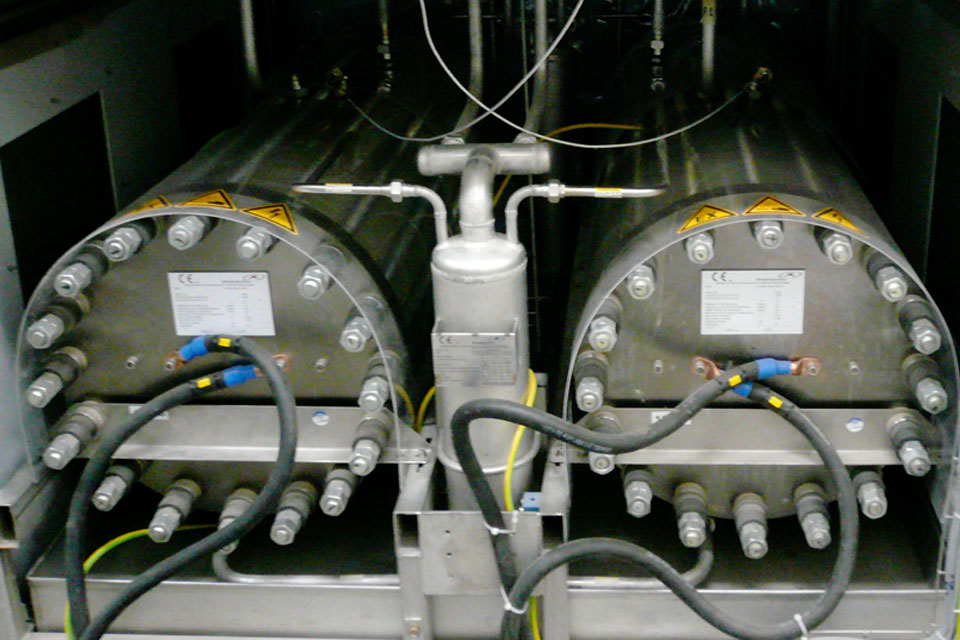

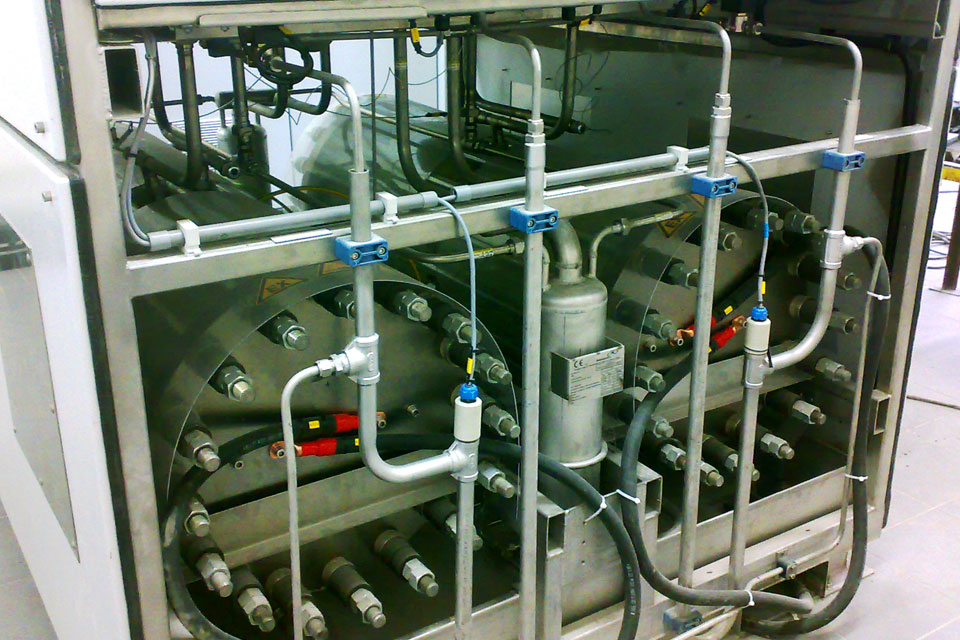

Kompletna instalacja technologiczna obejmująca generator wodoru o wydajności 20 m3/h, układ deoxo-driera, układ zamkniętego chłodzenia oraz szafy zasilająco-sterownicze zmieściły się w jednym pomieszczeniu po zlikwidowanych sprężarkach wodorowych umożliwiając doskonały nadzór z jednego miejsca oraz swobodny dostęp dla obsługi i serwisu.

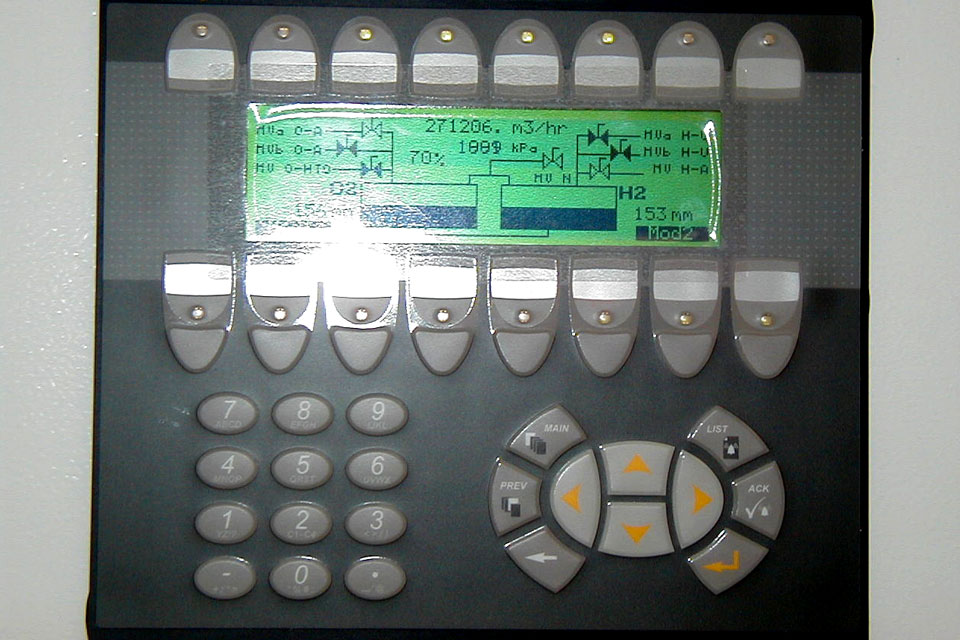

Wewnątrz pomieszczenia personelu postawiony został komputer z systemem wizualizacji HySTAT SCADA, umożliwiający ciągły monitoring stanu pracy elektrolizera. Łączność ze sterownikiem PLC z szafy EPS pozwala na stały nadzór w czasie rzeczywistym nad wszystkimi funkcjami elektrolizera i urządzeń towarzyszących. Możliwe jest również przejęcie kontroli nad układem z poziomu komputera wizualizacyjnego i realizacji funkcji zdalnego sterowania. Komputer ten został włączony w sieć zakładowego Intranetu i za jego pośrednictwem umożliwia podgląd stanu pracy elektrolizerni na dwóch dodatkowych szczeblach nadzoru elektrowni - pompownia wody drenażowej oraz pomieszczenie jednego z mistrzów zmianowych, co w przypadku tak niebezpiecznego gazu jak wodór wielokrotnie zwiększa poziom bezpieczeństwa eksploatacji obiektu. Elementy instalacji zamkniętego układu chłodzenia zostały zamontowane w pomieszczeniu przeznaczonym pod sprężarki tlenowe.

Dzięki przeprowadzonej modernizacji PGE Zespół Elektrowni „Dolna Odra" podniósł swój poziom zaawansowania technologicznego w technologii wytwarzania wodoru z wczesnych lat siedemdziesiątych XX wieku do najwyższych światowych standardów XXI wieku, zaś INTECH Engineering zdobył nowe, unikalne doświadczenia w kompleksowej realizacji instalacji produkcji wodoru.
